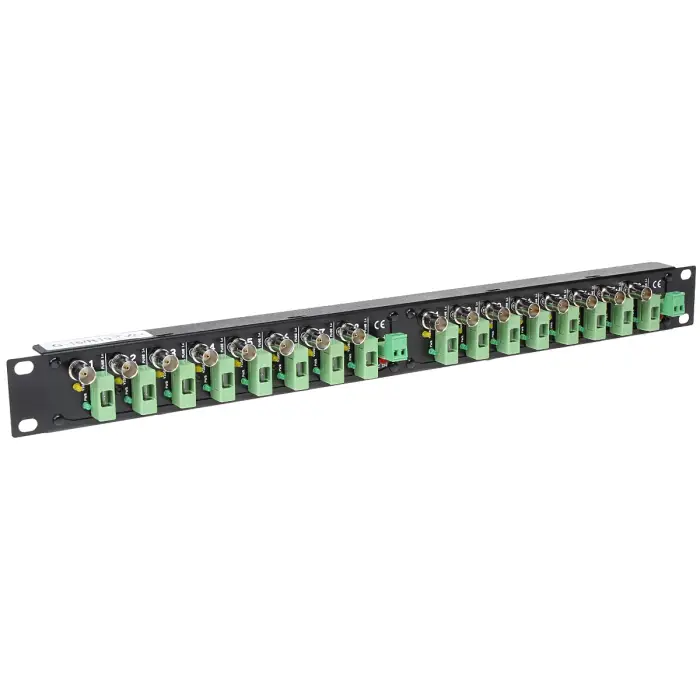

G-16/R19 jest urządzeniem przeznaczonym do wygodnego połączenia 2x8 przewodów telewizji przemysłowej typu YAP oraz uporządkowanym rozgałęzieniu zasilania z jednego zasilacza większej mocyGniazdo G-16/R19 rozgałęzia zasilanie do 2x8 wyjść, z których każde zabezpieczone jest bezpiecznikiem i posiada diodę LED informującą o jego przepaleniu (brak świecenia oznacza przepalenie bezpiecznika)G-16/R19 posiada trzy gniazda wejściowe zasilania, które są ze sobą połączoneNie ma znaczenia do którego złącza doprowadzimy zasilanie, co umożliwia połączenie albo za pomocą wtyku DC 2.1/5.5, albo odizolowanymi przewodamiPozwala to również łączyć szeregowo ze sobą łączówki np. zasilanie do gniazda DC IN, z zacisków kablowych DC IN, za pomocą przewodu WT-2.1 do drugiego gniazda G-16/R19Urządzenie idealnie nadaje się do połączenia zasilacza z wtykiem 2.1/5.5mm z przewodami YAP75 zasilającymi kamery
Koniec z wiszącymi przewodami w szafie RACK!Zadbaj o estetykę okablowania
Kabel do telewizji przemysłowej YAP75-0.59/3.7+2x0.5 posiada 2 żyły po 0.5mm²Rezystancja teoretyczna to 3.4Ω/100mProducent przewodu podaje 5.5Ω/100mZasilając kamerę napięciem DC 12V kablem YAP75 i zakładając spadek napięcia do 11V zasilanie można przesłać na odległości podane w poniższej tabelce
| Standard: | CVBS - PAL / NTSC |
| Liczba wyjść wideo: | 16 szt. Gniazdo BNC |
| Liczba wejść wideo: | 16 szt. zaciski skręcane |
| Liczba wyjść zasilania: | 16 szt. Zaciski kablowe |
| Liczba wejść zasilania: | 6 szt. Gniazdo 2.1/5.5mm / zaciski kablowe |
| Maksymalny prąd zasilania: | 2x10 A |
| Maksymalny prąd pojedynczego wyjścia: | 1 A |
| Typ wkładek bezpiecznikowych: | 1A/250V, 5/20mm, zwłoczne |
| Zasilanie: | 8 ... 30 V DC (typowo 12V) |
| Pobór prądu urządzenia (dla różnych Uz): | 12 V = 150 mA / 30 V = 250 mA |
| Przeznaczenie diod LED: | czerwona "POWER" - informuje o napięciu zasilania (DC IN) zielone "PWR LED" - informują o przepaleniu bezpiecznika (brak świecenia oznacza przepalenie bezpiecznika) żółte "VIDEO LED" - informują o obecności sygnału wideo |
| Maks. prąd: | 150mA kamera - 98 metrów (R=3,4Ohm/100m) 150mA kamera - 60 metrów (R=5,5Ohm/100m) 650mA kamera + termostat - 22 metry (R=3,4Ohm/100m) 650mA kamera + termostat - 14 metrów (R=5,5Ohm/100m) |
| Montaż: | Rack 10" |
| Obudowa: | Metal |
| Kolor: | Czarny |
| Temperatura pracy / wilgotność względna: | -50 °C ... 55 °C / < 95 % |
| Waga: | 0.6 kg |
| Wymiary: | 480 x 48 x 44 mm |
| Producent / Marka: | DELTA |
| Gwarancja: | 3 lata |
