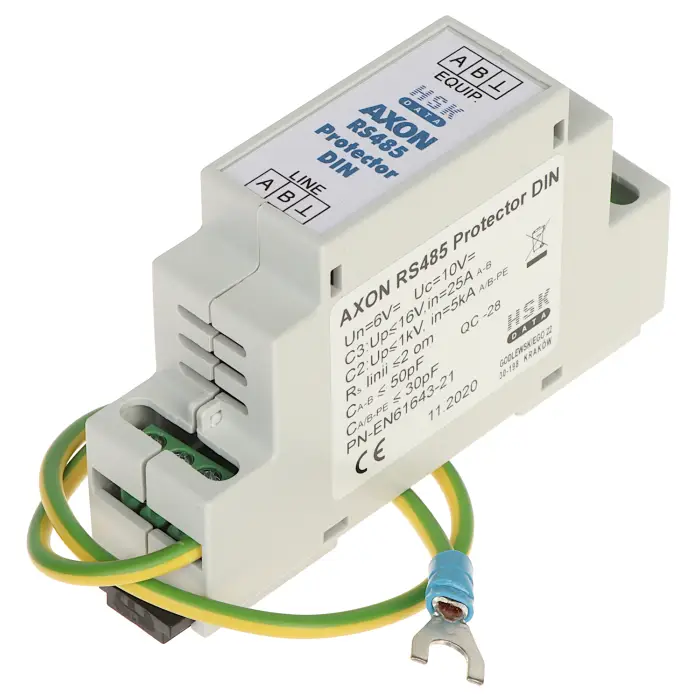

OGRANICZNIK PRZEPIĘĆ AXON-RS485/DIN LINII SYMETRYCZNEJ RS-485

Ogranicznik przepięć AXON-RS485/DIN przeznaczony jest do ochrony przeciwprzepięciowej urządzeń elektronicznych pracujących w systemach sterowania kamerami przemysłowymi bazujących na transmisji RS-485 lub jej odmianach o napięciu nie wyższym niż 5VAXON-RS485/DIN zawiera w sobie elementy ochronne ograniczające przepięcia pojawiające się pomiędzy linią transmisyjną a przewodem ochronnym PE, umożliwiające odprowadzenie ładunku zakłócającego do ziemiW urządzeniu zastosowano także elementy ograniczające niebezpieczne napięcie, mogące wystąpić między liniami

Dzięki temu AXON-RS485/DIN wszechstronnie zabezpiecza dołączone do niego urządzeniaAXON-RS485/DIN jest przewidziany do montażu na szynie DIN 35 mmJako elementy łączeniowe zastosowano złącza zaciskoweZaciski A, B służą do podłączania zabezpieczanych linii transmisyjnych, natomiast trzeci zacisk może być w razie potrzeby wykorzystany przez instalatora jako masa sygnałowaPrzewód uziemiający, zakończony końcówką widełkową wyprowadzony jest na zewnątrz i łączy się bezpośrednio z obudowąUrządzenie jest ochronnikiem niesymetrycznymLinię transmisyjną podłączamy do zacisków \"Line\", natomiast chronione urządzenie do \"Equip\"Warunkiem poprawnej pracy AXON-RS485/DIN jest podłączenie go do sprawnego uziemienia lub przewodu ochronnego PE
