Pełny zestaw automatyki do bram przesuwnych CAME BXV4SAFE BXV400 KG

Zestaw ten przeznaczony jest do automatyzacji bram przesuwnych o ciężarze do 400kg. Dzięki bardzo dużej wydajności znajduje zastosowanie przy budynkach jednorodzinnych jak i zamkniętych wspólnotach. Prędkość przesuwu bramy to aż 12m/min.

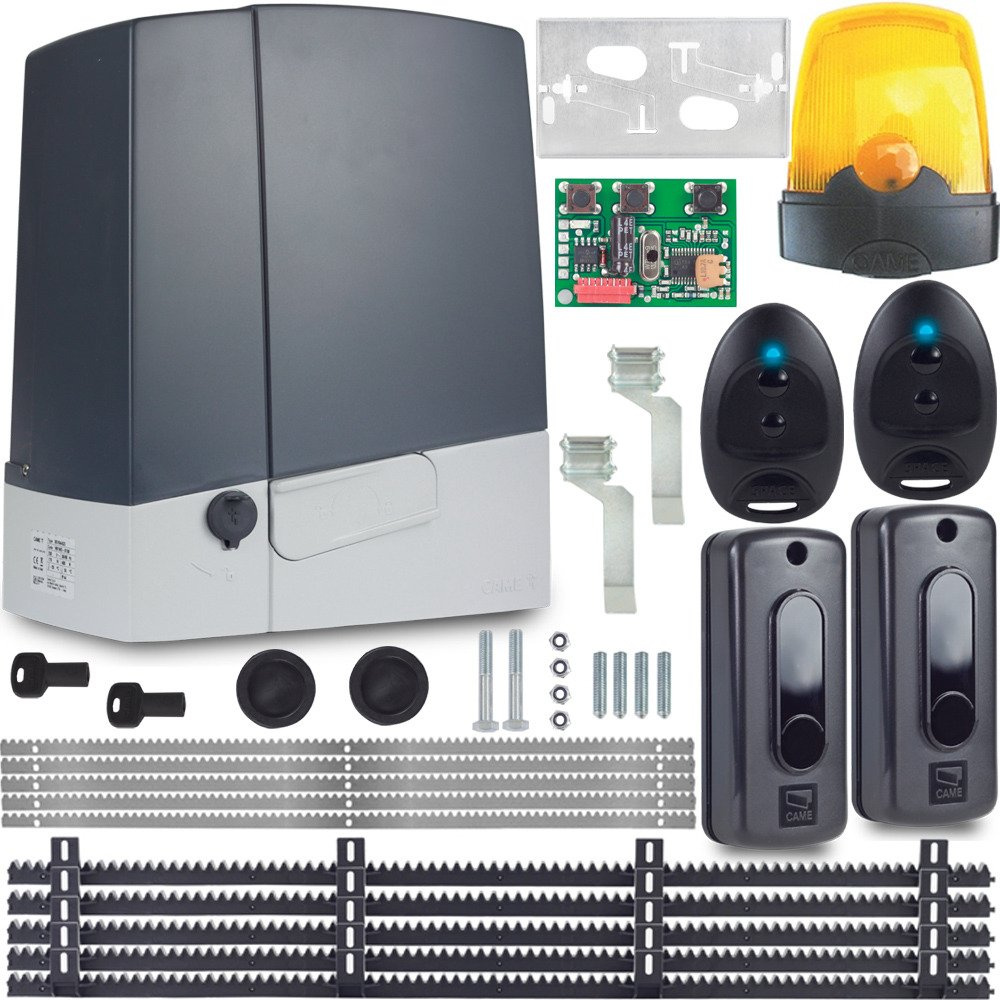

Skład zestawu BXV4SAFE BXV400:

• Napęd CAME BXV 4 SAFE 24V z wbudowaną centralą CAME ZN7
• Radioodbiornik radiowy CAME SPACE
• 2x Pilot 2-kanałowy CAME SPACE SP2
• 5x listw zębatej (5 metrów)
• CAME KLED - lampa sygnalizacyjna LED zasilana 120-230 V A.C
• Komplet fotokomórek CAME DIR10
• Enkoder wbudowany na centrali - wykrywa przeszkody w trakcie ruchu bramy
• 2x Klucze odblokowujęce
• Wyłączniki krańcowe
• Podstawa montażowa
• Akcesoria montażowe
• Karta gwarancyjna - 24 miesiące

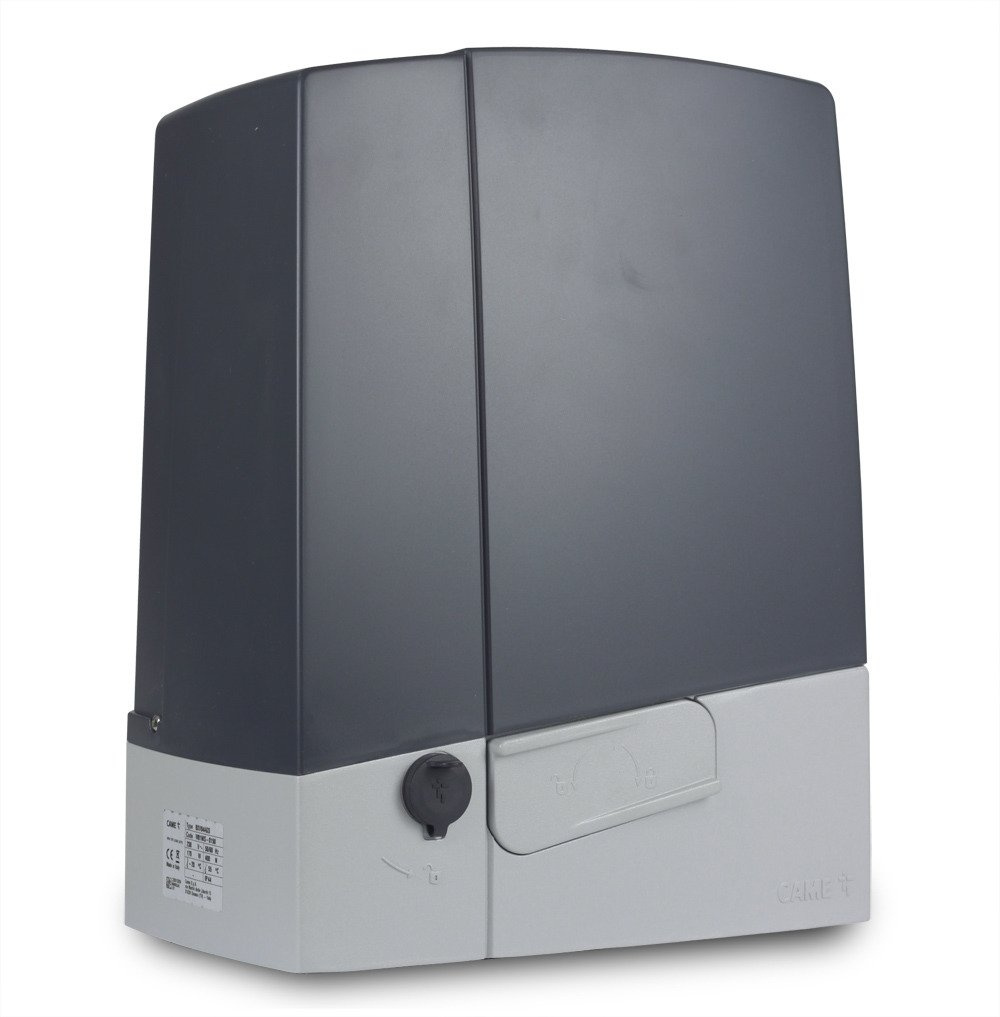

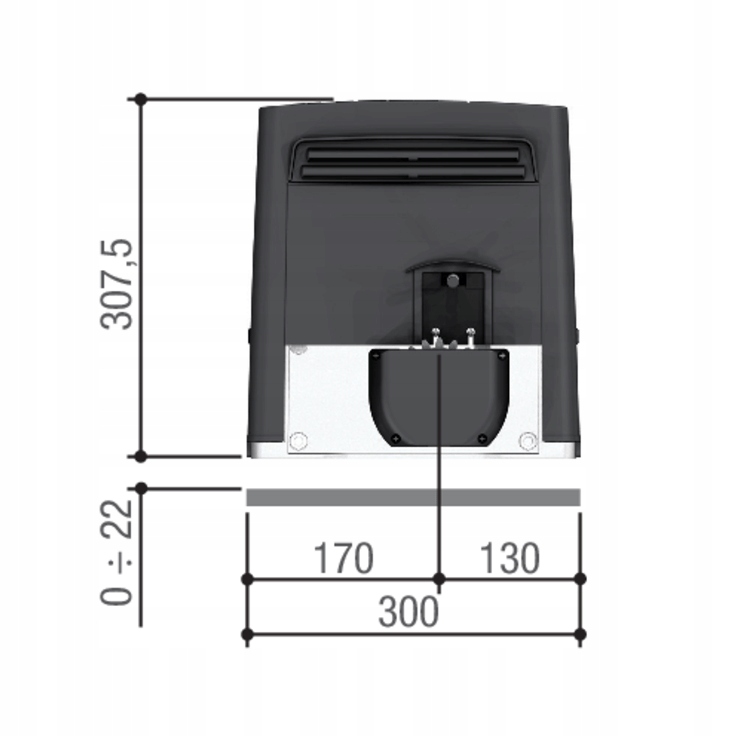

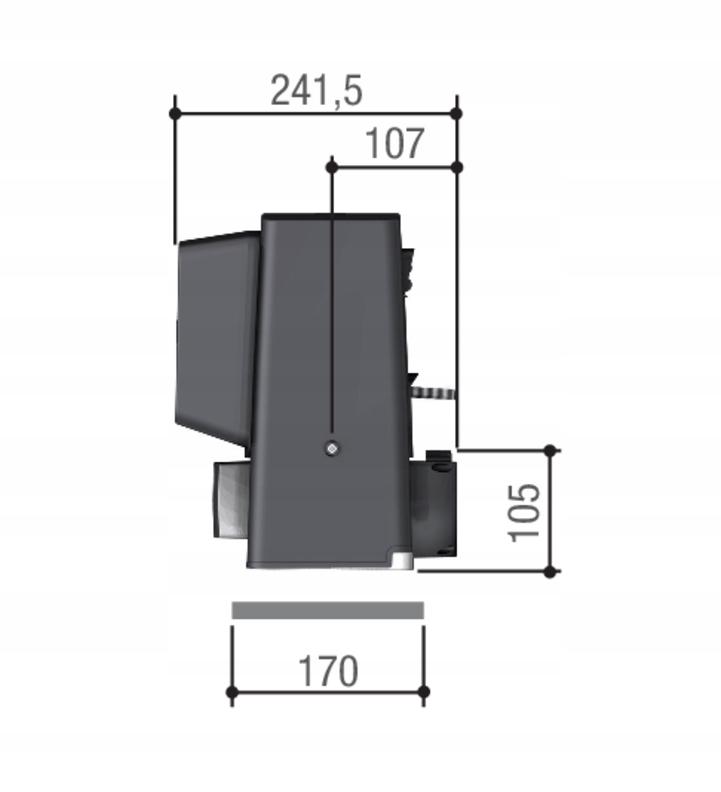

Napęd CAME BXV 4 SAFE 24V

• maksymalna waga bramy 400 kg,
• zalecana długość światła bramy od 4 m do 6 m,
• maksymalna moc silnika 170 W,
• prędkość przesuwu 12 m/min,
• intensywność pracy 50%, posesja,
• siła ciągu 350 N,
• temperatura pracy -20°C min, +55°C max.

Funkcje automatu:

• Zasilanie silnika 24V,
• Wbudowany enkoder na centrali sterującej - gdy brama wykryje przeszkodę w trakcie ruchu, automatycznie się zatrzymuje i cofa

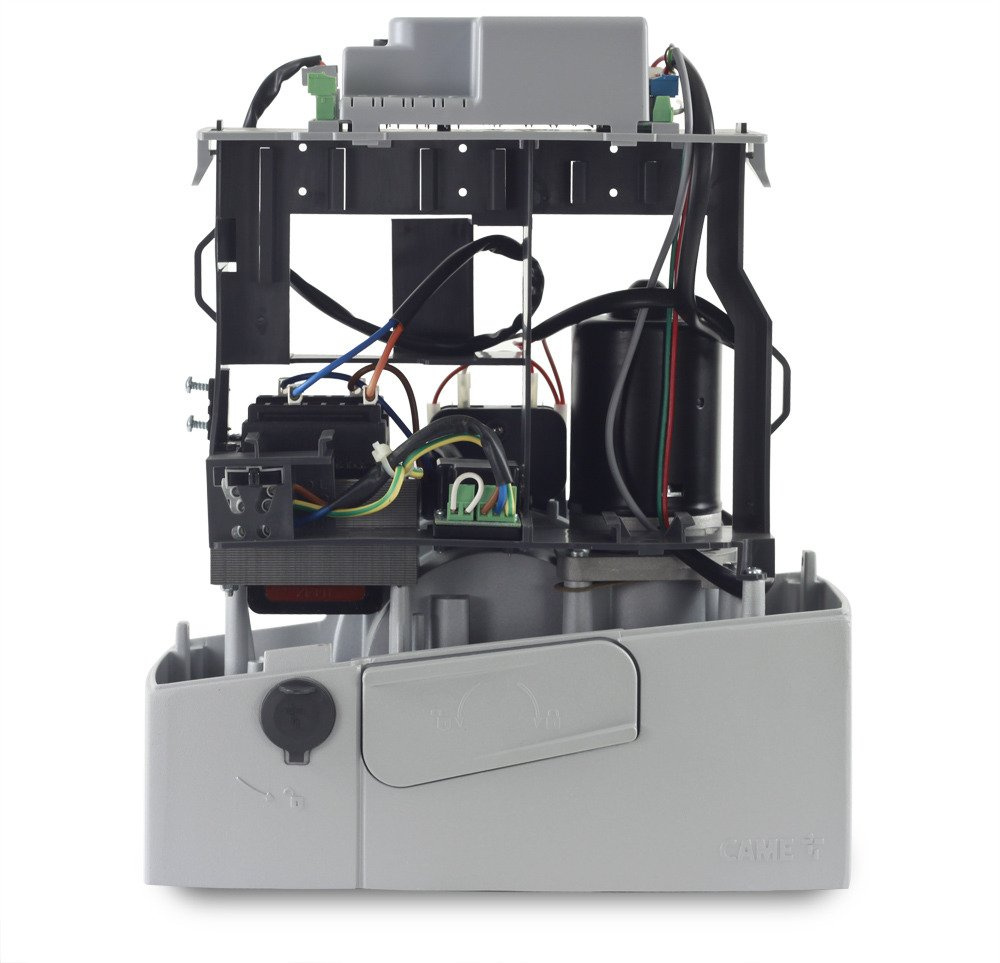

• Inteligenta centrala umieszczona osobno wewnątrz siłownika,
• Pionowy montaż centrali sterującej dla łatwiejszego dostępu przy programowaniu,
• Możliwość wprowadzania dokładnych ustawień dzięki wielofunkcyjnemu wyświetlaczowi centrali,
• Łatwa rozbudowa o funkcje dodatkowe (karta GSM, LAN, WIFI).
• Częściowe otwarcie dla ruchu pieszego (funkcja furtki),
• Możliwość automatycznego zamykania bramy,
• Zatrzymanie bramy za pomocą pilota,
• Zabezpieczenie nieruchomej bramy, komendy otwórz/zamknij są ignorowane jeżeli w świetle bramy znajduje się przeszkoda,
• Możliwość synchronizowania dwóch siłowników,
• Możliwość pracy równoległej dwóch siłowników.
• Piloty pracują na częstotliwości 868MHz w wersji LR (Long Range) o zwiększonym zasięgu działania,. System ten jest znacznie odporniejszy na jakiekolwiek zakłócenia, a przez to pracuje wydajniej. Zasięg pilotów wynosi nawet do 200 m.
• Działanie pilota oparte jest na technologii SLH czyli kod typu Self Learning Hopping umożliwia programowanie pilot od pilota bez konieczności dostępu do radioodbiornika.
• Sygnał wysyłany z pilota zabezpieczony jest systemem Rolling Code - kod dynamicznie losowo zmienny.
• Możliwość doposażenia w akumulator zasilania awaryjnego (opcja)

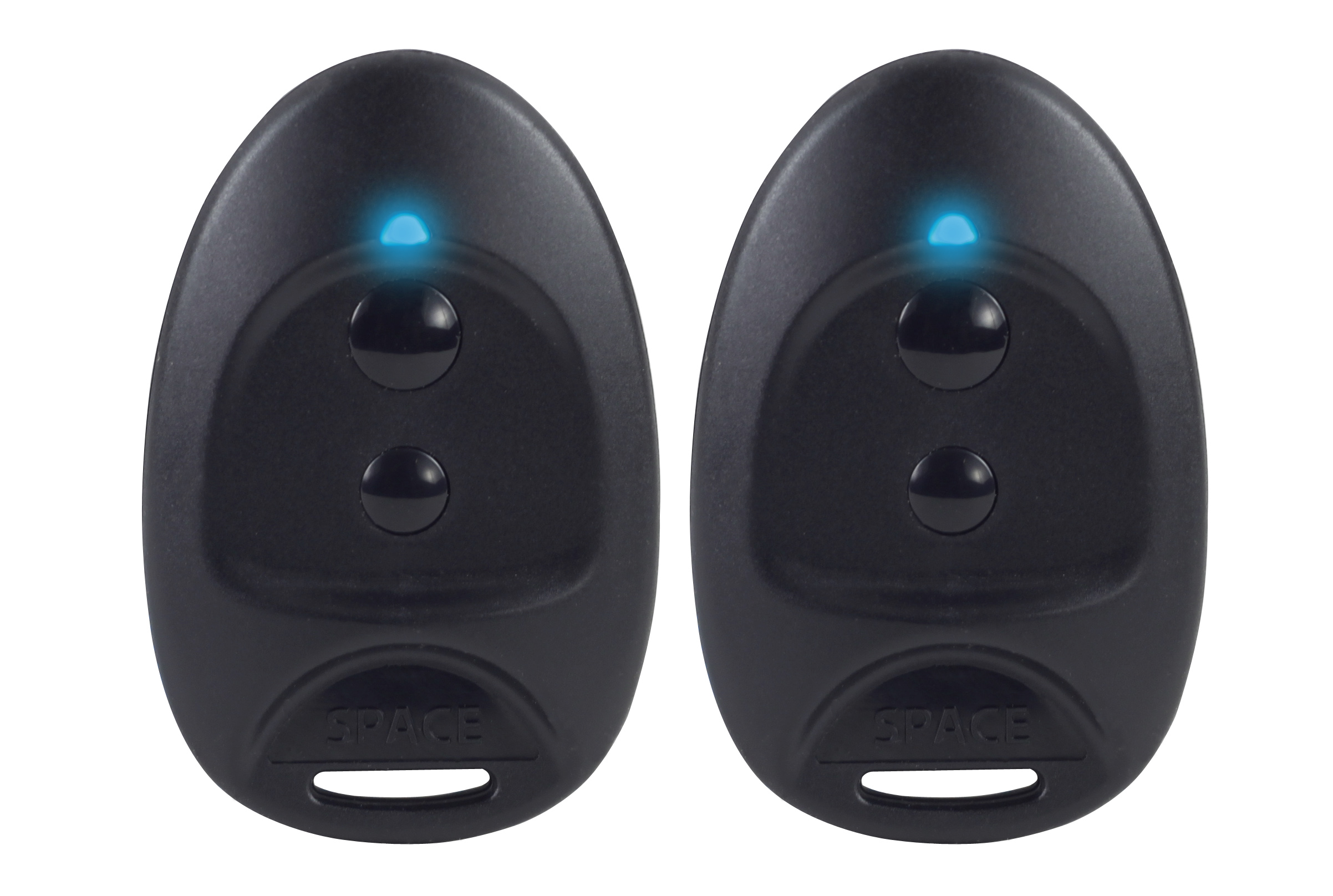

Zmiennokodowy pilot Came Space SP2

Charakteryzuje się niezwykle wysokim stopniem bezpieczeństwa (4 biliony możliwych kombinacji dzięki funkcji kodu zmiennego), bezawaryjną pracą, precyzyjnym wykonaniem z wysokiej jakości materiałów oraz bezbłędną niezawodnością. Dzięki niewielkim rozmiarom i lekkiej wadze, urządzenie doskonale leży w dłoni i umożliwia komfortowe użytkowanie.

Came Space SP2 płynnie działa na częstotliwości 433 MHz, generując zasięg do 150 metrów!.

Pilot do bramy został wyposażony w praktyczną diodę sygnalizacyjną LED, która informuje użytkownika o rozpoczęciu działania. Urządzenie pobiera niewiele energii i pozwoli na długo zapomnieć o wymianie baterii.

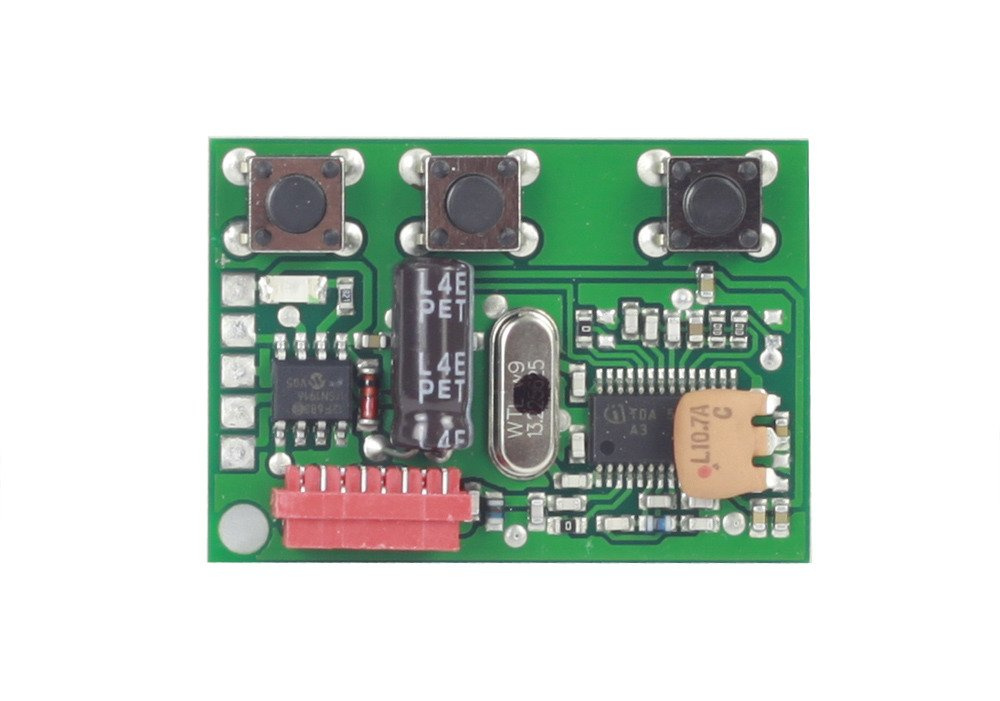

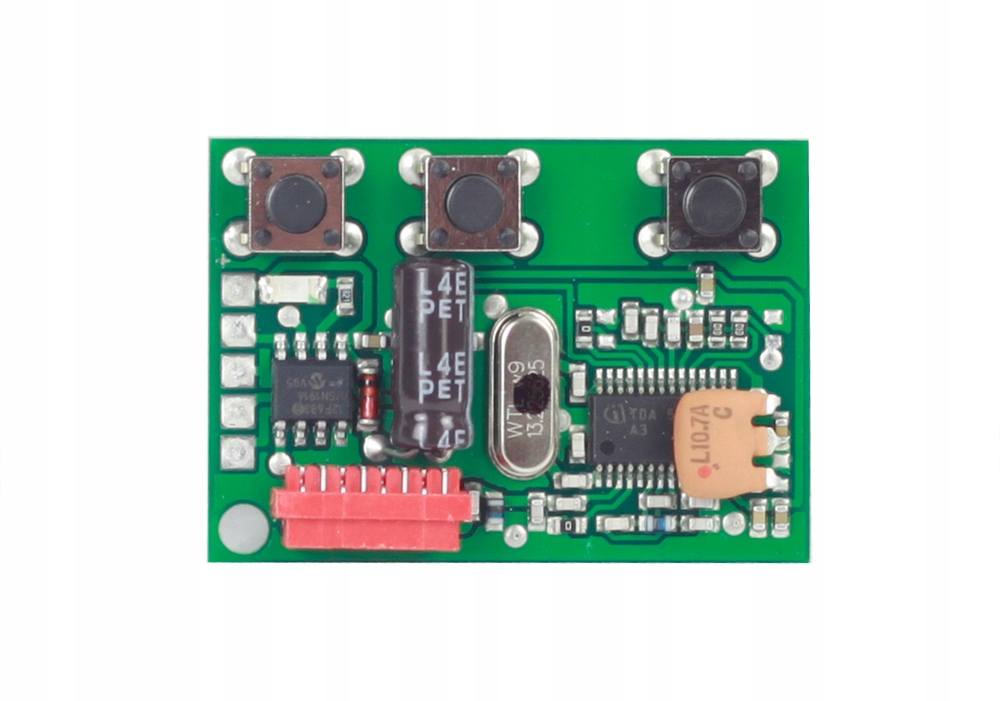

Odbiornik radiowy AF43S

• 2-kanałowy (funkcja otwarcia całkowitego i funkcja furtki)
• Sterowanie radiowe: 433,92 MHz.
• Pamięć: 36 pilotów
• Rolling Code - kod dynamicznie losowo zmienny - złożony algorytm kodowania - 4 biliony kombinacji (skuteczna ochrona przed sklonowaniem sygnału przez osoby niepożądane)

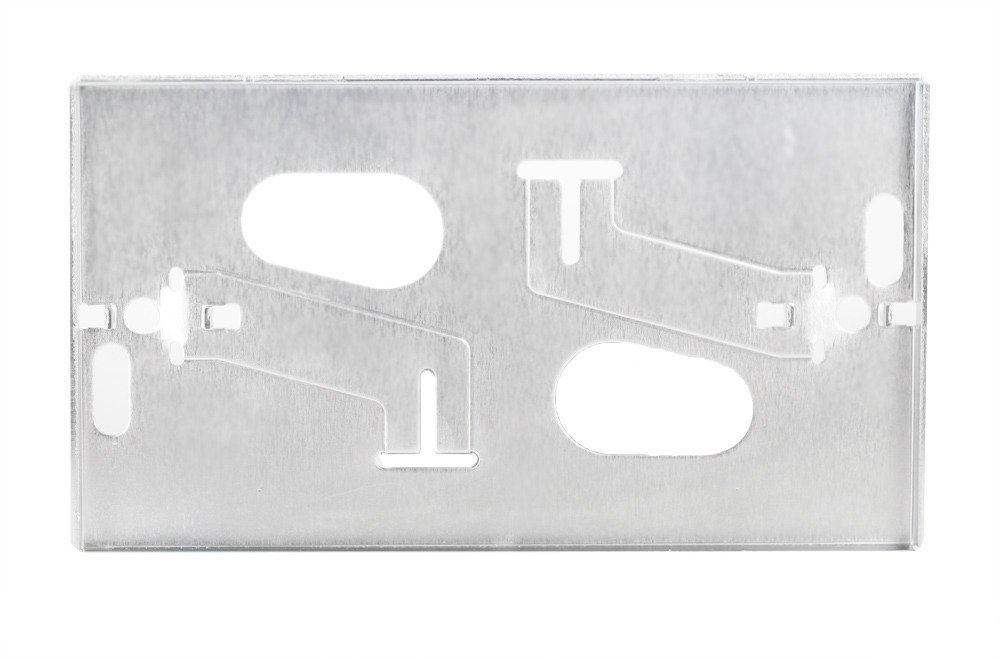

Podstawa montażowa

• Fabrycznie przygotowane otwory do przykręcenia podstawy
• Fabrycznie przygotowane otworu w celu przeprowadzenia  przewodów
• Wąsy które można zatopić w podstawie fundamentowej
• Zabezpieczenie antykorozyjne: ocynk

Fotokomórki DIR 10

Dir jest nową “zsynchronizowaną” fotokomórką na podczerwień, której zasięg wynosi 10 m. Gdy pojazd lub osoba przetnie linię podczerwieni między fotokomórkami w trakcie zamykania bramy, brama automatycznie zatrzyma się i cofnie. Oznacza się prostym montażem, jest przeznaczony do instalacji zewnętrznej lub podtynkowej.

• Stopień zabezpieczenia: IP54
• Zasięg: do 10 metrów
• Zasilanie: 12-24 V AC/ V DC
• Wymiary: 46 x 108 x 23 mm
• Obciążenie wyjścia: 1A, 24V
• Pobór prądu: 60 mA (24 VAC)
• Temperatura pracy: -20º do 55ºC
• Materiał: ABS - poliwęglan

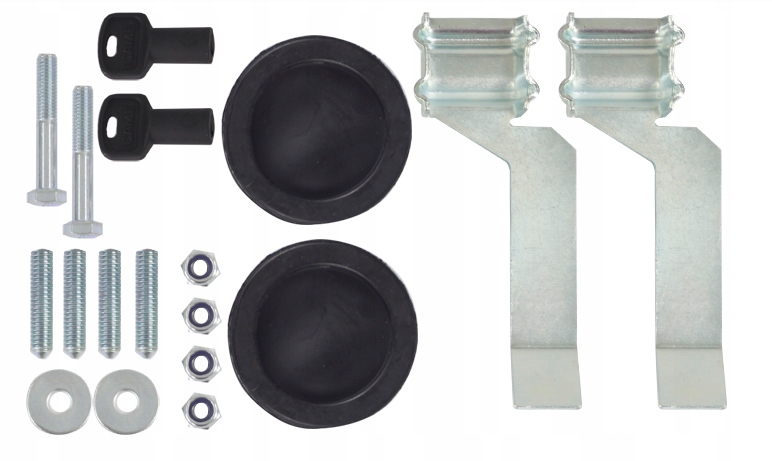

Akcesoria:

• 2x Klucze odblokowujące - do ręcznego otwierania bramy w przypadku przerwy w dostawie energii elektrycznej
• 4x śruby służące do precyzyjnego wypoziomowania napędu oraz bardzo ułatwiające ustawienie właściwej wysokości w stosunku do listwy zębatej
• 2x wyłączniki krańcowe na otwarcie i zamknięcie
• 2x Dławik uszczelniający do szczelnego wprowadzenia przewodów do wewnątrz napędu
• Pozostałe drobne elementy montażowe

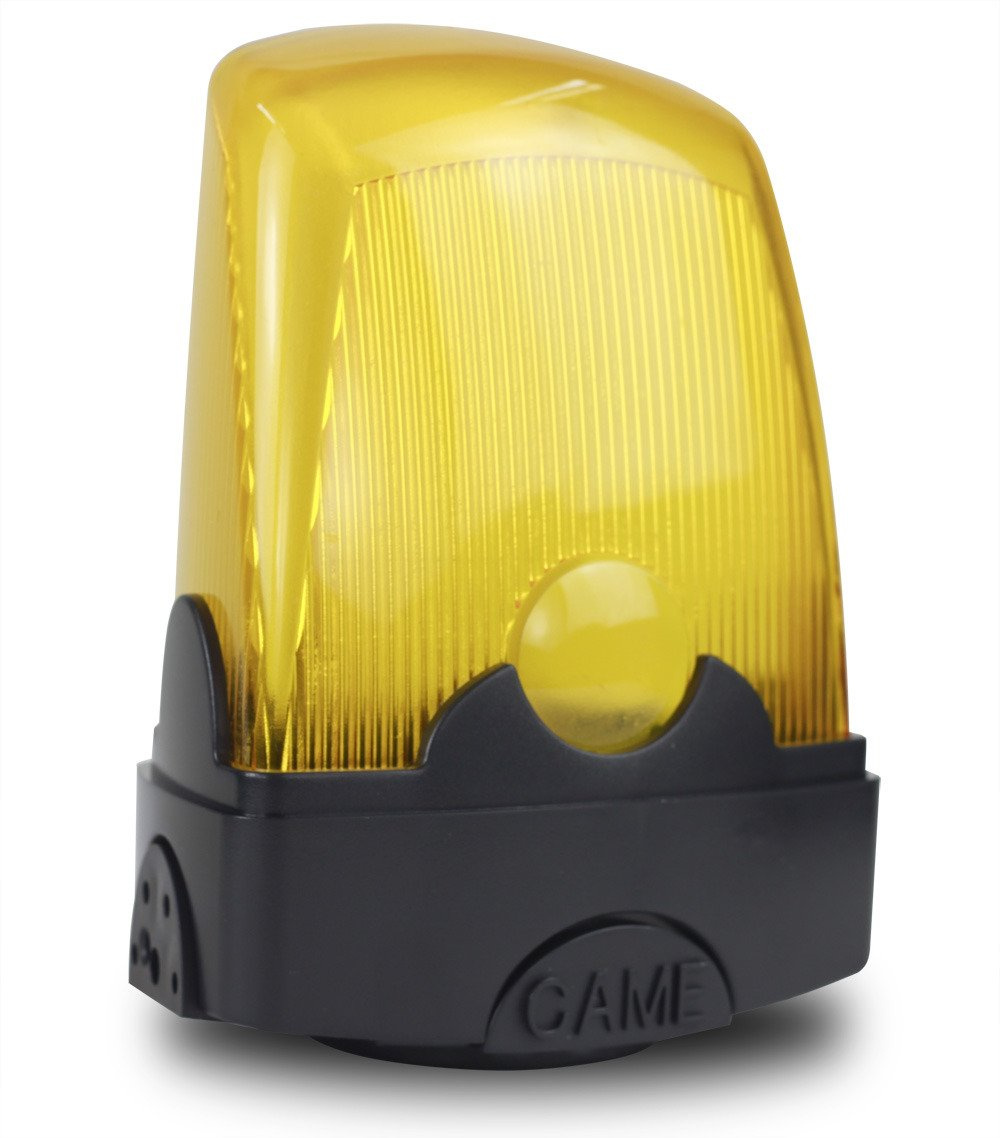

CAME KLED - lampa sygnalizacyjna LED zasilana 120-230 V A.C.

Lampa sygnalizacyjna LED zasilana 120-230 V A.C. Lampy ostrzegawcza KIARO teraz w technologii LED. Lampy KLED i KLED24 to nowoczesne podejście do uznanego modelu lampy ostrzegawczej od CAME. Zapewniają tę samą funkcjonalność i łatwość montażu oferując jednocześnie dużo mniejsze zużycie energii elektrycznej - do 85% oszczędności, większą żywotność oraz lepszą widoczność.

Dane techniczne:

• model: KLED
• stopień zabezpieczenia: IP54
• zasilanie: 120-230 V 50/60Hz
• wymiary: 130x170x76mm
• moc żarówki: 2W (230V) / 1W (120V)
• cykl pracy: 50%
• temp. pracy: -20°C +55°C
• materiał: ABS - poliwęglan

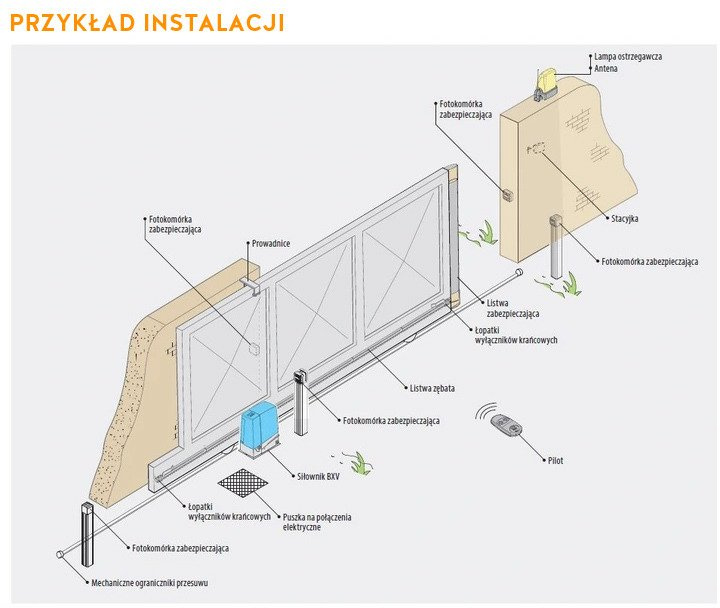

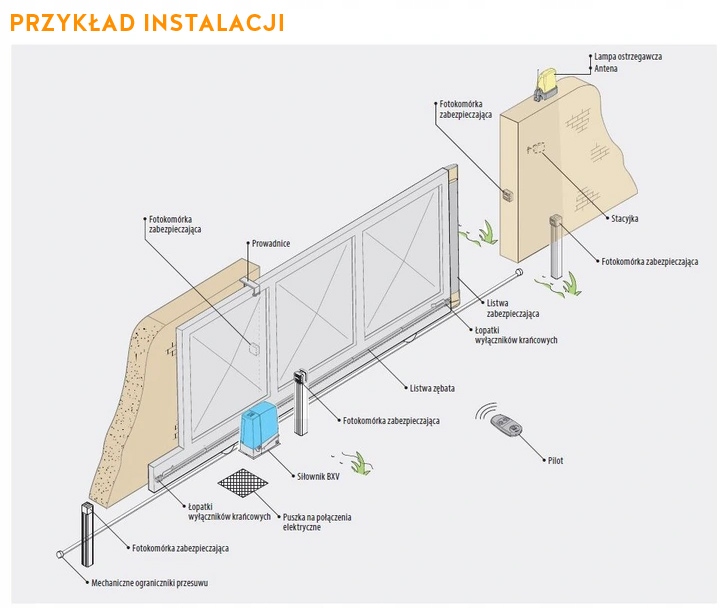

Przykład instalacji

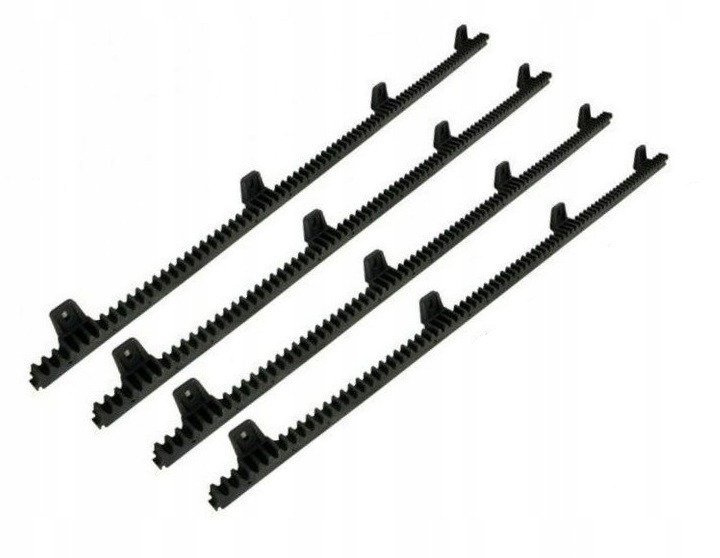

Listwy poliamidowe z rdzeniem metalowym.

• cicha praca
• sposób mocowania: farmery (blachowkręty)

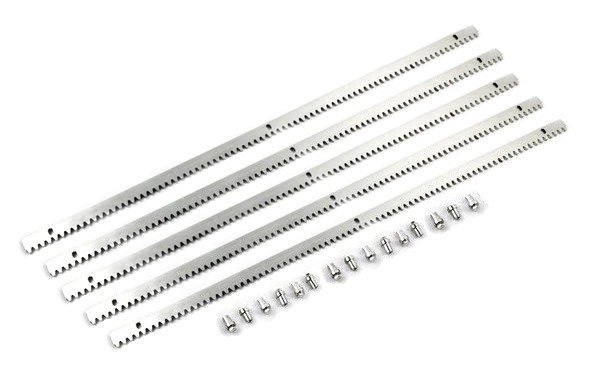

Listwa zębata metalowa ocynkowana

• komplet tuleji dystansowych do każdej listwy
• grubość listwy zębatej 8 mm
• sposób mocowania: spawanie

W wypadku braku informacji o listwie zębatej, dołączamy listwę poliamidową z rdzeniem stalowym.

KARTA GWARANCYJNA

• gwarancja 24 miesiące
• polska dystrybucja

KOMPLETNY, GOTOWY DO MONTAŻU ZESTAW AUTOMATYKI CAME BXV SAFE O MASIE SKRZYDŁA DO 400KG
