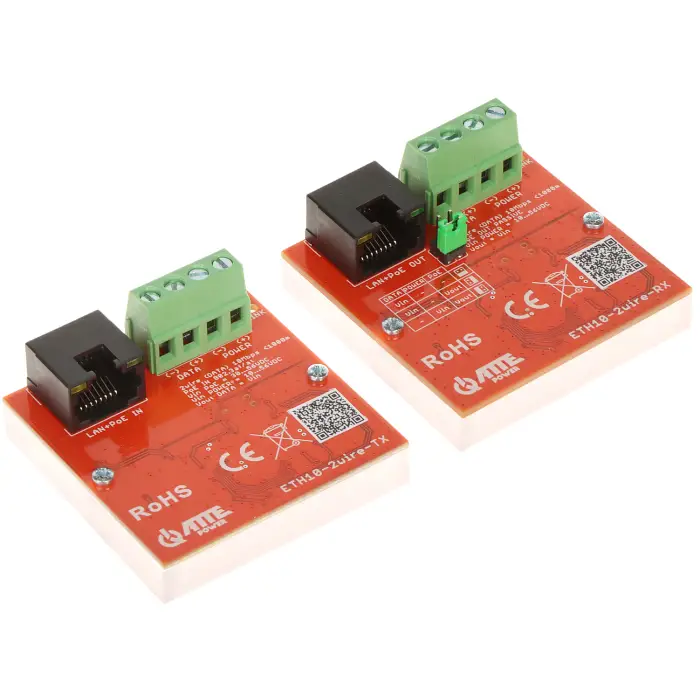

Zestaw ETH10-2WIRE-SET składa się z modułów nadajnika i odbiornika, służy do transmisji danych Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów, np. jednej pary skrętki UTP
Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalnaModuł ETH10-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45) a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH10-2wire-RXKamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH10-2wire-RX na końcu liniiUrządzenia można opcjonalnie zasilać ze złącz śrubowych POWER
W zależności od wybranego trybu pracy konwerterów, zasilanie ich oraz urządzeń do nich podpiętych może być realizowane na kilka sposobówZasilanie PoE lub z zewnętrznego zasilacza, zarówno od strony nadajnika ETH10-2wire-TX jak i odbiornika ETH10-2wire-RX (konfiguracja za pomocą zworek)
Złącza: | 1 szt. RJ45 1 szt. listwa zaciskowa (zaciski śrubowe) - 0.32 ... 3.3 mm² ( 22 ... 12 AWG ) |
Porty LAN: | 1 szt. RJ45 10 Mb/s |
Opis złączy: | ETH10-2WIRE-TX : PoE IN - Passive PoE ≤ 30 W, PoE (802.3at) ≤ 30 W, PoE (802.3af) ≤ 15 W ("+/-": piny 1, 2; "+/-": piny 3, 6) lub ("+/-": piny 4, 5; "+/-": piny 7, 8) Power DATA - 2-wire ETH10-2WIRE-RX : PoE OUT - Passive PoE ("+": piny 4, 5; "-": piny 7, 8) Power DATA - 2-wire |
Szybkość transmisji: | 10 Mbps |
Zasięg transmisji: | 1000 m @ 2-wire 100 m @ UTP : Switch PoE - ETH10-2WIRE-TX 100 m @ UTP : ETH10-2WIRE-RX - Kamera IP |
Diody sygnalizacyjne: | Power LAN 2-wire |
Zabezpieczenia: | Przeciwprzepięciowe - LAN, DATA Zabezpieczenie przed odwrotnym podłączeniem polaryzacji - Power Przeciążeniowe 0.6 A - PoE IN ETH10-2WIRE-TX |
Wybrane cechy: | Plug & Play Wsparcie dla kamer IP i urządzeń sieciowych Pełna transparentność dla sieci Tryby pracy - Ustawiane zworkami |
Zasilanie: | ETH10-2WIRE-TX : 30 ... 56 V DC - PoE 10 ... 56 V DC - Power ETH10-2WIRE-RX : 10 ... 56 V - Power Napięcie wyjściowe PoE jest równe napięciu wejściowemu |
Pobór mocy: | 1.35 W (łącznie) |
Obudowa: | Tworzywo sztuczne (PC) |
Klasa szczelności: | IP20 |
Temperatura pracy: | -25 °C ... 65 °C |
Waga: | 0.03 kg (pojedynczy element) |
Wymiary: | 51 x 51 x 24 mm (pojedynczy element) |
Producent / Marka: | ATTE |
Gwarancja: | 3 lata |
