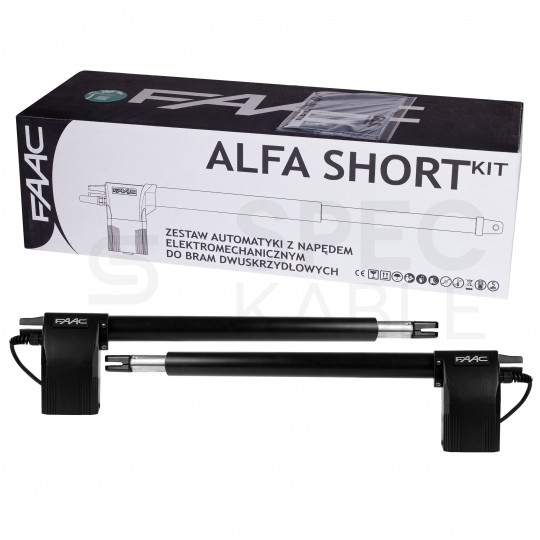

Zestaw napęd automatyczny do bram skrzydłowych FAAC ALFA SHORT (2x siłownik + 1x pilot + moduł radiowy + centrala + fotokomórki + akcesoria)

Zestaw napęd automatyczny do bram rozwiernych (2 skrzydła)

FAAC ALFA SHORT

Praktyczne i uniwersalne rozwiązanie dla bram skrzydłowych o maksymalnej długości jednego skrzydła 1,8m!

Profesjonalny, gotowy do montażu zestaw do automatyzacji bramy z dwoma skrzydłami rozwiernymi. Maksymalna długość jednego skrzydła wynosi 1,8 metra.

Dwa mocne siłowniki renomowanej marki FAAC to idealne rozwiązanie dla bram dwuskrzydłowych do użytku przydomowego. Siłowniki są dedykowane do montażu na każdego rodzaju słupkach (np. wąskich metalowych, czy szerokich klinkierowych), posiadają wysuwane tłoki z stali nierdzewnej, są samoblokujące dzięki czemu nie wymagają stosowania dodatkowych zamków. Zastosowany silnik o mocy 280W i sile ciągu 3500N sprawia, że napęd jest najmocniejszy na rynku w swojej klasie cenowej.

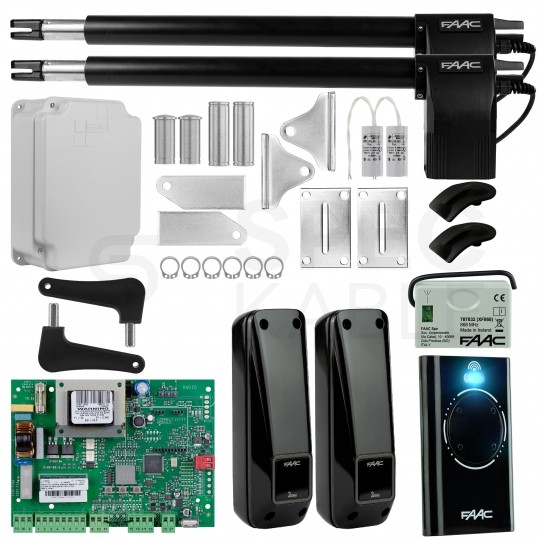

Zawartość zestawu (gotowy do montażu):

• Siłowniki elektromechaniczne 414 SHORT (2 sztuki)

• Centrala sterująca E045S

• Obudowa do centrali sterującej (IP55)

• Moduł radiowy 2-kanałowy XF 868Mhz

• Pilot 4-kanałowy XT4 SLH LR 868MHz (1 sztuka, zasięg 200m)

• Fotokomórki bezpieczeństwa XP20BD (1szt nadawcza, 1szt odbiorcza, zasięg 20m)

• Elementy montażowe do napędów, słupków i skrzydeł bramy

• Klucz awaryjnego wysprzęglenia (2 sztuki)

• Kondensatory rozruchowe (2 sztuki)

• Karta gwarancyjna FAAC Polska

• Instrukcja montażowa

Najważniejsze zalety:

• Niezwykle łatwy montaż i pewne działanie

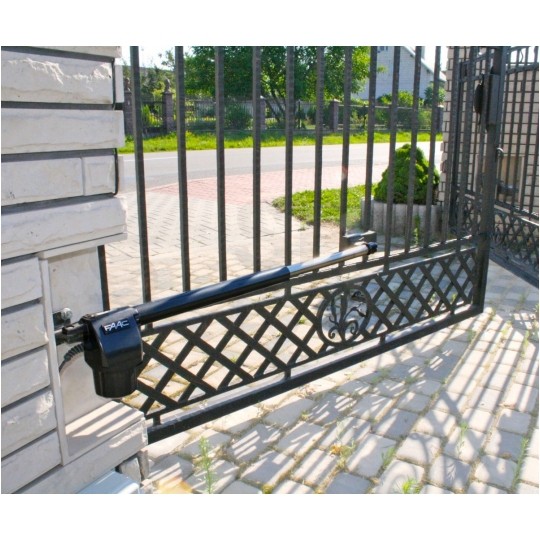

Ze względu na swoją tubową konstrukcję i sposób mocowania siłowników do bramy napęd 414 SHORT jest szybki i łatwy w montażu, bez konieczności wykonywania kosztownych modernizacji adoptujących. Dobry punkt podparcia bramy gwarantuje pewne blokowanie po zamknięciu nawet w przypadku szerokich bram.

• Nowoczesne podejście do automatyki z wysokim poziomem bezpieczeństwa

W zależności od potrzeb i oczekiwań centrala sterująca przewiduje kilka trybów działania mi.n automatyczny, półautomatyczny, a także wykrywający obecność człowieka - z wyszczególnieniem trybów bez automatycznego zamykania, z automatycznym zamknięciem po wybranym czasie, natychmiastowym zamknięciem po wykryciu zakończenia przejazdu lub przejścia przez bramę. Użytkownik może sam zdecydować o sile siłowników, czasie zamykania czy spowolnieniu kończącym ruch. Dodatkowym zabezpieczeniem są fotokomórki. W przypadku awarii mechanizm umożliwia odblokowanie skrzydeł bramy i obsługę ręczną.

• Minimalne koszty funkcjonowania przy bardzo wysokiej niezawodności

Koszt obsługi napędu elektromechanicznego 414 SHORT jest zdecydowanie niższy niż inne rozwiązania na rynku. Urządzenie pracuje niezawodnie w każdych warunkach atmosferycznych, także zimą (zakres temperatur zewnętrznych -20°C do +55°C).

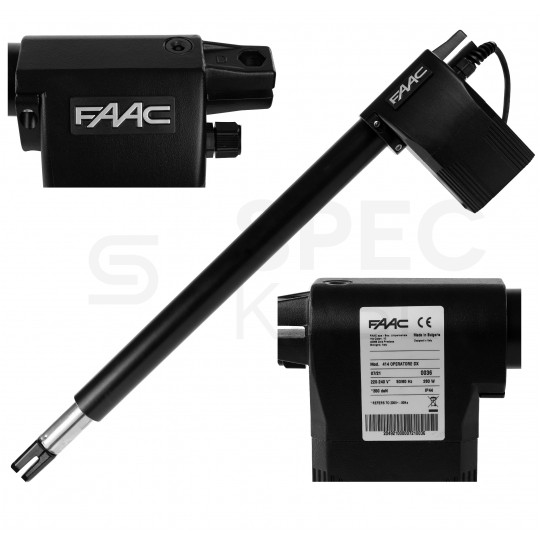

Siłowniki elektromechaniczne 414 SHORT (2 sztuki)

• Napęd elektromechaniczny z silnikiem 230V

• Proste odblokowanie dzięki przyjaznej dla użytkownika dźwigni

• Pasuje do każdego rodzaju słupków

• Samohamowny - nie wymaga instalowania zamków elektromagnetycznych

• Wytrzymały wewnętrzny mechanizm przekładni gwarantujący długą żywotność

• Wsporniki montażowe: tylny (do słupka) do przyspawania/przykręcenia oraz przedni (do skrzydła) do przyspawania

• Możliwość zastosowania opcjonalnych magnetycznych enkoderów absolutnych (SAFEcoder) jako dodatkowego zabezpieczenia przeciwzgnieceniowego

Specyfikacja:

• Maks. szerokość skrzydła: 1,8m

• Częstotliwość użytkowania: 18 cykli/godzinę

• Napięcie zasilania: 220-240 V AC 50/60 Hz

• Rodzaj silnika: Asynchroniczny, jednofazowy

• Maks. pobór mocy: 280 W

• Maks. siła ciągu: 3500 N

• Maks. prędkość liniowa (tłoka): 16 mm/sek.

• Użyteczny skok roboczy: 290 mm

• Maks. kąt otwarcia skrzydła: 110°

• Temperatura otoczenia pracy: -20°C / +55°C

• Zabezpieczenie termiczne: 140°C

• Stopień ochrony: IP44

• Wymiary: 991 x 101 x 172 mm

• Waga: 6,5 kg

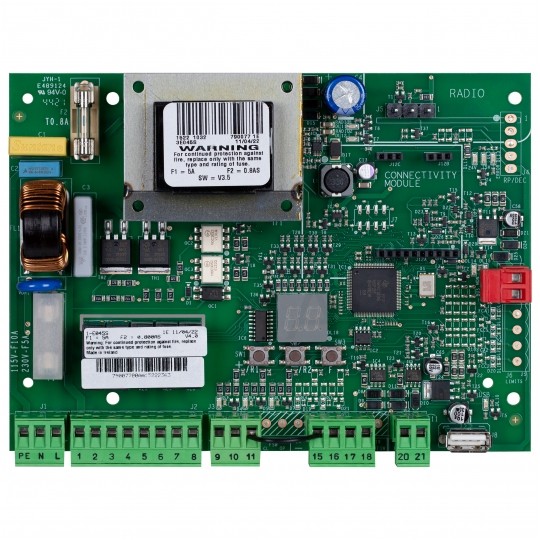

Centrala sterująca E045S

• Obsługa jednego lub dwóch silników

• Napięcie zasilania: 230 VAC ±15% 50/60Hz

• Maks. pobór mocy: 4W w gotowości

• Maks. moc silnik: 800W

• Maks. obciążenie wyjścia: 500 mA 24 VDC - 500 mA BUS 2easy

• Zasilanie elektrozamka: Elektrozamek FAAC (12 VAC - 24 VDC)

• Programowanie: Wyświetlacz LED i przyciski

• Sygnalizacja statusu: Wyświetlacz i LED

• Wejścia: Pełne otwarcie, otwarcie częściowe, zatrzymanie awaryjne, BUS 2easy, zasilanie sieciowe

• Wyjścia: Zasilanie napędów, lampa ostrzegawcza, zasilanie akcesoriów, sygnalizacja stanu bramy, zasilanie elektrozamka

• Szybkozłącza: 3-pinowe dla modułów XF 433/868, USB-A

• Bezpieczniki: F1 = 2,5 A

• Temperatura podczas pracy: -20°C / +55°C

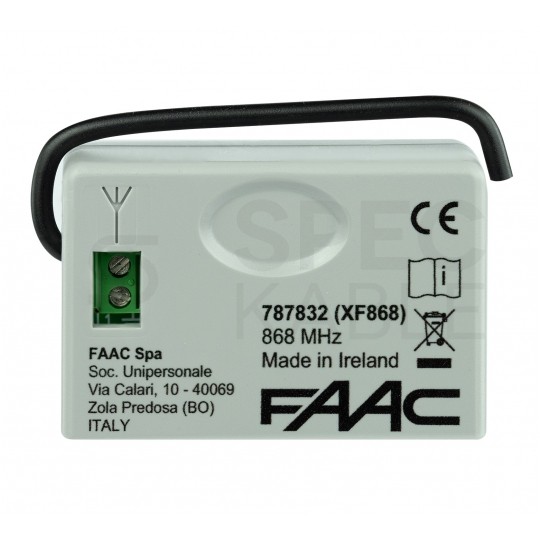

Moduł radiowy 2-kanałowy XF 868MHz

• Praca na częstotliwości 868,35 MHz

• Dwa kanały (całkowite otwarcie i funkcja furtki)

• Pojemność do 250 pilotów

• Kod radiowy - uniwersalny system Omnidec umożliwiający kodowanie SLH lub DS

• Wbudowana antena zwiększająca zasięg pilota

• Napięcie zasilania pobieranie z centrali przez złącze 24 VDC

• Podłączany za pomocą szybkozłącza

• Przeznaczony do pracy z centralami FAAC posiadającymi wbudowany dekoder Omnidec

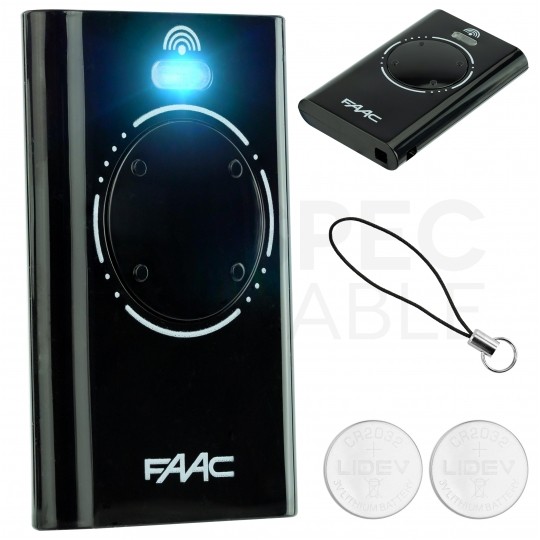

Pilot 4-kanałowy XT4 SLH LR 868MHz (1 sztuka)

• Praca na częstotliwości 868,35 MHz

• Cztery kanały

• Zasięg do 200 metrów

• Typ dekodowania SLH LR

• Sygnał wysyłany z pilota zabezpieczony jest kodowanie m dynamicznie zmiennym

• Wytrzymała obudowa

• Każdy pilot wyposażony jest w baterię (CR2032)

• Przeznaczone do pracy z odbiornikami FAAC

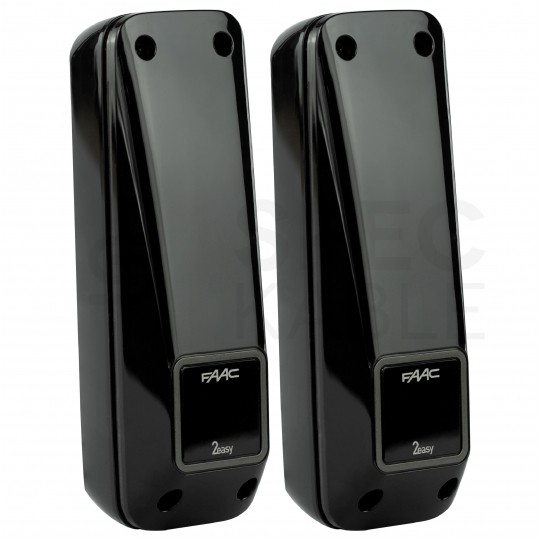

Fotokomórki bezpieczeństwa XP20BD (1szt nadawcza, 1szt odbiorcza)

• Napięcie zasilania: Przez szynę BUS (2easy) 24 VDC

• Zasięg nominalny: 20 m

• Instalacja: Natynkowa lub na kolumnie

• Rodzaj: kierunkowa z samodostrojeniem

• Stopień ochrony: IP54

• Kąt samoregulacji: ±7° (20 m) ±13,5° (5 m)

• Poziomy kąt regulacji: -90° +90°

• Wymiary: 41,5 x 42,5 x 130 mm

• Pobór prądu: Rx (10 mA) + Tx (10 mA)

• Temperatura podczas pracy: -20°C / +55°C

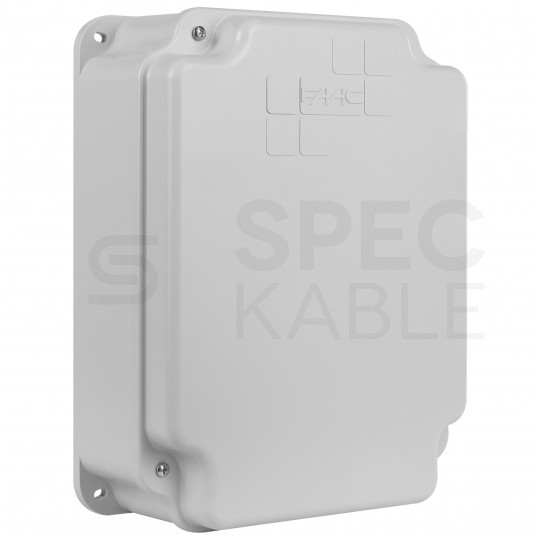

Obudowa do centrali sterującej

• Klasa szczelności IP55 (ochrona przed strugą wody laną na obudowę z dowolnej strony

• Przeznaczona do użytku zewnętrznego

• Zamknięcie pokrywy: 4 śruby samogwintujące

• Wykonana z solidnego tworzywa sztucznego

• Wymiary: 204 x 85 x 265 mm

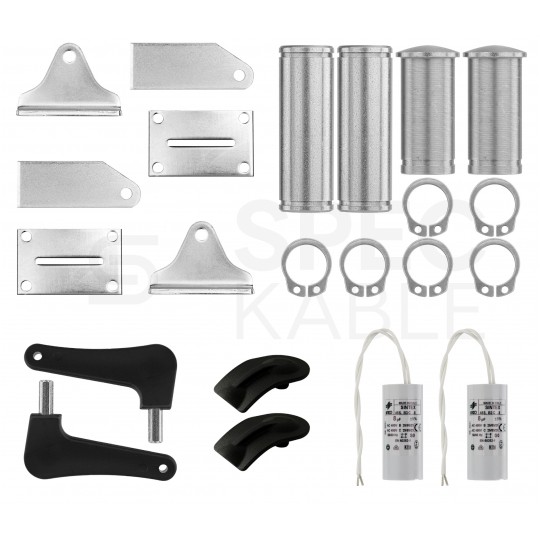

Pozostałe elementy:

• Uchwyty do zamocowania siłowników na słupkach i skrzydłach bramy (ocynkowane)

• Trzpienie do zamocowania siłowników do uchwytów montażowych

• Kondensatory wspomagające rozruch siłownika (2 sztuki)

• Kluczyki odblokowujące w przypadku przerwy w dostawie energii elektrycznej (2 sztuki)
