Zestaw napęd automatyczny do bram skrzydłowych GENIUS G-BAT 400 (2x siłownik + 1x pilot + moduł radiowy + centrala + fotokomórki + akcesoria)

Zestaw napęd automatyczny do bram rozwiernych (2 skrzydła)

GENIUS G-BAT 400

Praktyczne i ekonomiczne rozwiązanie dla bram skrzydłowych do 8m (dla skrzydła o długości do 4m)!

Profesjonalny, gotowy do montażu zestaw do automatyzacji bramy z dwoma skrzydłami rozwiernymi. Idealne rozwiązanie dla bram dwuskrzydłowych do użytku przydomowego. Maksymalna długość jednego skrzydła wynosi 4 metry, a światło przejazdu 8 metrów.

Dwa mocne siłowniki są dedykowane do montażu na wąskich słupkach oraz posiadają wysuwane tłoki ze stali nierdzewnej. Dzięki funkcji samoblokowania nie wymagają stosowania dodatkowych zamków.

Napęd GENIUS G-BAT 400 jest produkowany na tych samych podzespołach co model FAAC 414. Zastosowanie identycznego silnika o mocy 280W i sile ciągu 3500N sprawia, że napęd jest najmocniejszy na rynku w swojej klasie cenowej.

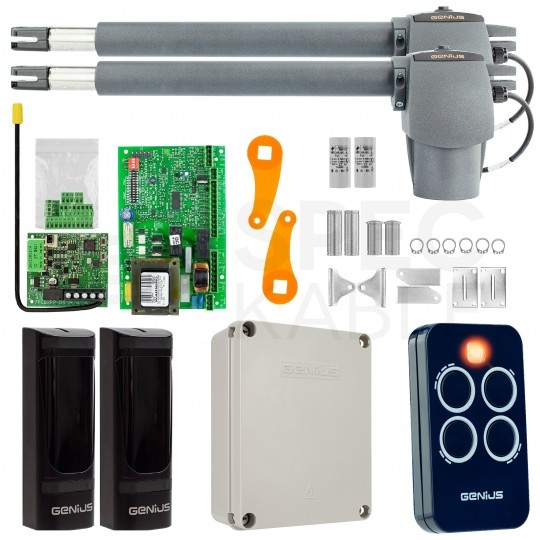

Zawartość zestawu (gotowy do montażu):

• Siłowniki elektromechaniczne G-BAT 400 (2 sztuki)

• Centrala sterująca BRAIN 592

• Odbiornik 2-kanałowy 433MHz RC wtykalny

• Pilot 4-kanałowy ECHO TX4 433MHz (1 sztuka, zasięg 200m)

• Fotokomórki bezpieczeństwa VEGA (1szt nadawcza, 1szt odbiorcza, zasięg 20m)

• Obudowa do centrali sterującej (IP55)

• Elementy montażowe do napędów, słupków i skrzydeł bramy

• Klucz awaryjnego wysprzęglenia (2 sztuki)

• Kondensatory rozruchowe (2 sztuki)

• Karta gwarancyjna FAAC Polska

• Instrukcja montażowa

Najważniejsze zalety:

• Niezwykle łatwy montaż i pewne działanie

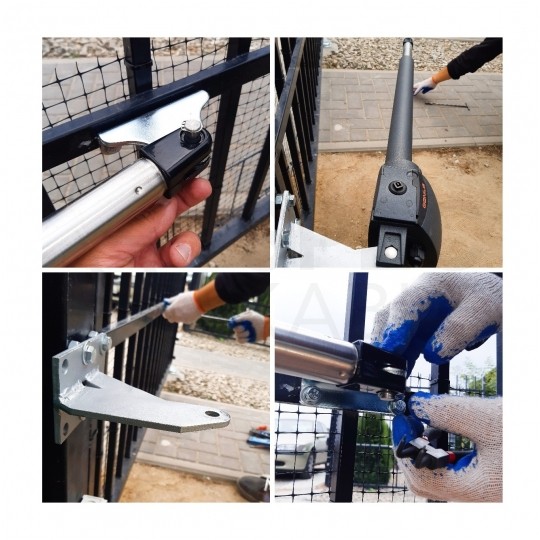

Ze względu na swoją tubową konstrukcję i sposób mocowania siłowników do bramy napęd G-BAT 400 jest szybki i łatwy w montażu, bez konieczności wykonywania kosztownych modernizacji adoptujących. Dobry punkt podparcia bramy gwarantuje pewne blokowanie po zamknięciu nawet w przypadku szerokich bram.

• Wysoki poziom bezpieczeństwa

Centrala posiada wbudowany moduł elektroniczny, pozwalający na płynną 8-stopniową regulację siły napędu. Funkcja ta pozwala ustawić minimalną siłę niezbędną do płynnej pracy, tym samym układ minimalizuje ryzyko przygniecenia. Dodatkowym zabezpieczeniem są fotokomórki. W przypadku awarii mechanizm umożliwia odblokowanie skrzydeł bramy i obsługę ręczną.

• Minimalne koszty funkcjonowania przy bardzo wysokiej niezawodności

Koszt obsługi napędu elektromechanicznego G-BAT 400 jest zdecydowanie niższy niż inne rozwiązania na rynku. Urządzenie pracuje niezawodnie w każdych warunkach atmosferycznych, także zimą (zakres temperatur zewnętrznych -20°C do +55°C).

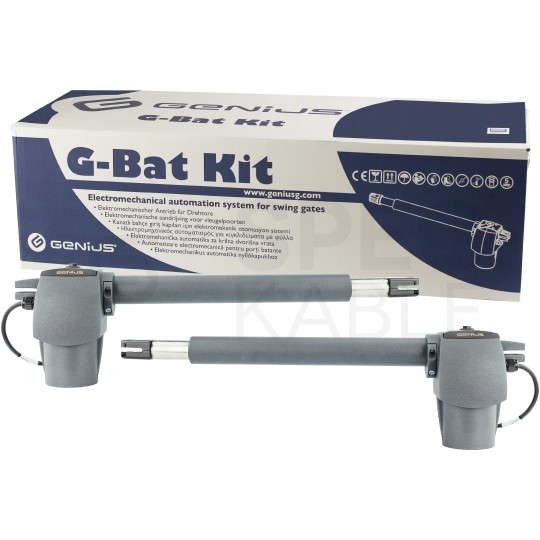

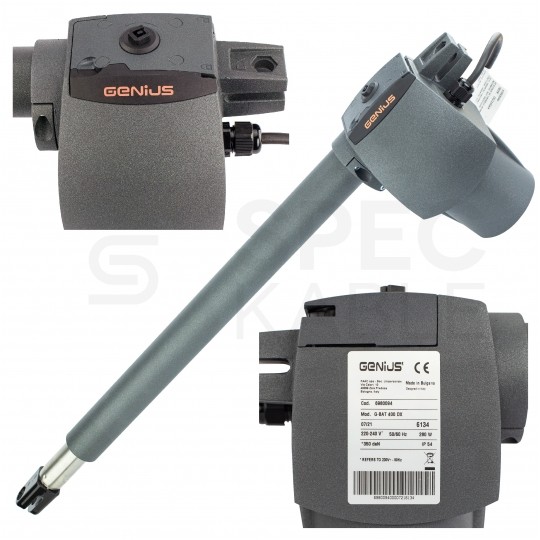

Siłowniki elektromechaniczne G-BAT 400 (2 sztuki)

• Napęd elektromechaniczny z silnikiem 230V

• Proste odblokowanie dzięki przyjaznej dla użytkownika dźwigni

• Koło zębate przekładni wykonane z brązu współpracujące ze stalową śrubą ślimakową

• Łatwe wysprzęglenie napędu

• Wytrzymały wewnętrzny mechanizm przekładni gwarantujący długą żywotność

Specyfikacja:

• Maks. długość skrzydła: 4m

• Częstotliwość użytkowania: 30%

• Zasilanie: 230V

• Moc znamionowa: 280W

• Prąd: 1,2A

• Zabezpieczenie termiczne: 140°C

• Kondensator: 8μF

• Ciąg: 350 daN

• Zakres ruchu: 400 mm

• Prędkość maksymalna: 1,6 cm/sek

• Częstotliwość używania przy 20°C: S3-30%

• Temperatura otoczenia pracy: -20 +55°C

• Stopień ochrony: IP54

• Wymiary: 735 x 200 x 107 mm

• Waga: 7 kg

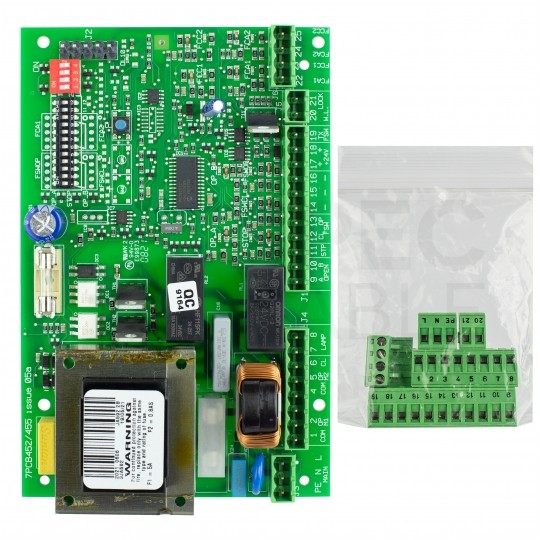

Centrala sterująca BRAIN 592

• Niezwykle proste programowanie

• Regulacja siły działania osobno dla każdego siłownika (8 poziomów)

• Hamowanie skrzydeł bramy (delikatne zakończenie ruchu bramy)

• Funkcja automatycznego zamknięcia po przejechaniu pojazdu

• Funkcja opóźnienia drugiego skrzydła

• Funkcja furtki - obsługa całkowitego i częściowego otwierania bramy

• Możliwość sterowania bramy wejściem N.O. (z domofonu, przycisku z domu, telefonu komórkowego)

• Wejście na lampę sygnalizacyjną

• Zabezpieczenie zamykania i otwierania (wyprzedzenie lampy)

Specyfikacja:

• Zasilanie: 230 VAC 50Hz

• Pobór mocy: 10W

• Maks. moc silnika: 800W

• Maks. obciążenie akcesoriami: 500mA

• Temperatura pracy: -20°C do +55°C

• Bezpieczniki: 2

• Czas otwarcia / zamknięcia (programowalny): 0-120 sek.

• Czas pauzy: 0, 10, 20, 30, 60, 120 sek.

• Opóźnienie zamykania: 0, 5, 10, 20 sek.

• Opóźnienie otwierania: 2 sek. (może być wyłączone)

• Moment silnika (regulowany): 8 poziomów

• Wejścia: Otwieranie / Otwieranie wolnego skrzydła / Stop / Akcesoria zabezpieczające /Zasilanie

• Wyjścia: Lampa ostrzegawcza / Silniki siłowników / Zasilanie akcesoriów 24V DC / Wskaźnik LED zasilania 24V / Fail safe

• Programowanie: czas pracy, spowolnienie

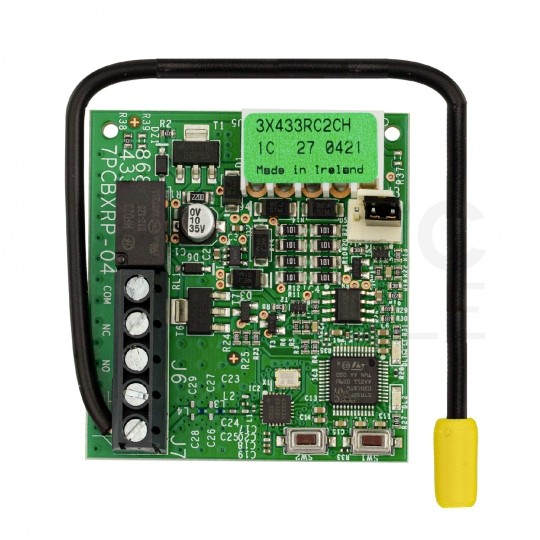

Odbiornik 2-kanałowy 433MHz RC wtykalny

• Praca na częstotliwości 433,9 MHz (wydajny system odporny na zakłócenia)

• Dwa kanały (całkowite otwarcie i funkcja furtki)

• Pojemność do 256 pilotów

• Kodowanie automatyczne Rolling Code (dynamicznie, losowo zmieniane - 70 bilionów kombinacji)

• Wbudowana antena zwiększająca zasięg pilota

• Podłączany za pomocą wtyczki Molex 5 PIN

• Przeznaczony do pracy z centralami GENIUS

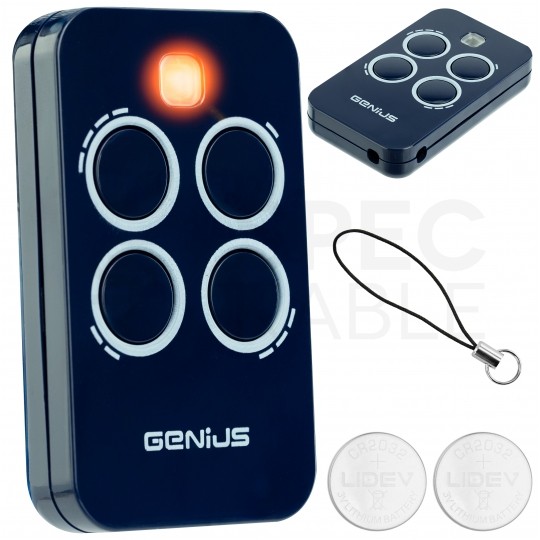

Pilot 4-kanałowy ECHO TX4 433MHz (1 sztuka)

• Praca na częstotliwości 433,9 MHz (wydajny system odporny na zakłócenia)

• Cztery kanały

• Zasięg 40-200 metrów

• Sygnał wysyłany z pilota zabezpieczony jest algorytmem Rolling Code (kodowanie dynamicznie, losowo zmieniane - 70 bilionów kombinacji)

• Wytrzymała obudowa

• Każdy pilot wyposażony jest w baterię (12 VDC)

• Przeznaczone do pracy z odbiornikami GENIUS

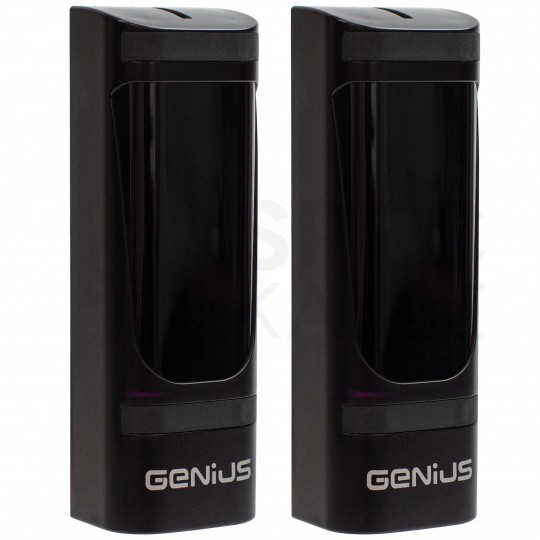

Fotokomórki bezpieczeństwa VEGA (1szt nadawcza, 1szt odbiorcza)

• Do instalacji natynkowej na słupkach lub na kolumnie

• Fotokomórka kierunkowa samonastawna

• Zasięg działania: 20m

• Automatyczne ustawianie w osi (samonastawna)

• Wymiary: 41x130x42 mm

• Pobór mocy przez parę fotokomórek: 50mA

• Stopień ochrony: IP54

• Zasilanie 24 VAC/VDC

• Wyposażone w nadajnik i odbiornik modulowanych promieni podczerwonych

• Przeznaczone do pracy z centralami GENIUS

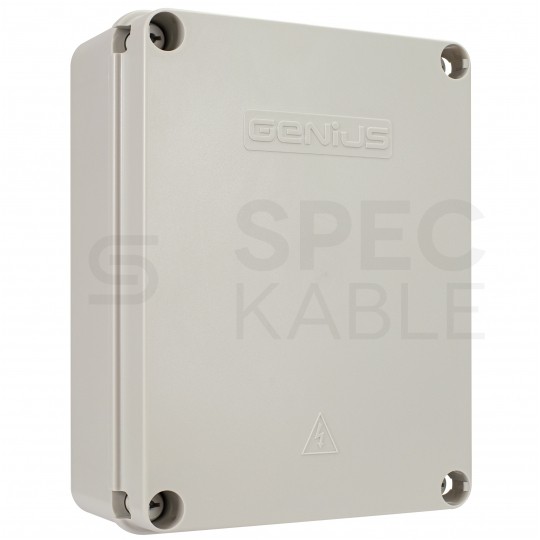

Obudowa do centrali sterującej

• Klasa szczelności IP55 (ochrona przed strugą wody laną na obudowę z dowolnej strony

• Przeznaczona do użytku zewnętrznego

• Zamknięcie pokrywy: 4 śruby samogwintujące

• Wykonana z solidnego tworzywa sztucznego

• Szerokość 19,5 cm, długość 25,5 cm

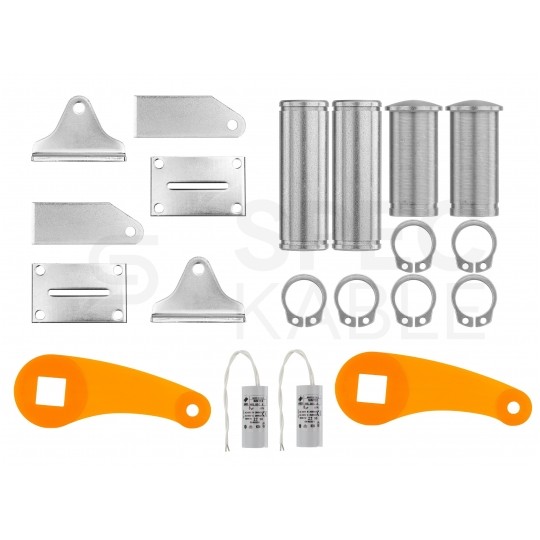

Pozostałe elementy:

• Uchwyty do zamocowania siłowników na słupkach i skrzydłach bramy (ocynkowane)

• Trzpienie do zamocowania siłowników do uchwytów montażowych

• Kondensatory wspomagające rozruch siłownika (2 sztuki)

• Kluczyki odblokowujące w przypadku przerwy w dostawie energii elektrycznej (2 sztuki)
